FILTRO BIOGAS - "FB ULTRA"
Il biogas che si genera all'interno dei digestori anaerobici e nelle discariche è saturo di acqua, esso contiene piccole particelle solide in sospensione, pulviscolo di zolfo elementare ed altre sostanze contaminanti, di conseguenza si rende necessaria un’efficiente filtrazione prima del suo utilizzo.
La mancata rimozione di queste impurità può provocare, infatti, un cattivo funzionamento di dispositivi e processi a valle del filtro, incrementando costi di manutenzione e fermi impianto.
Il nostro filtro FB Ultra è stato progettato dal nostro team per garantire un’altissima efficienza nella rimozione delle sostanze inquinanti e dei particolati.
Questo è possibile grazie all’alloggiamento in serie di tre differenti elementi filtranti ognuno con la sua specifica funzione.
"Il prodotto finale è un biogas perfettamente pulito"
specifiche tecniche

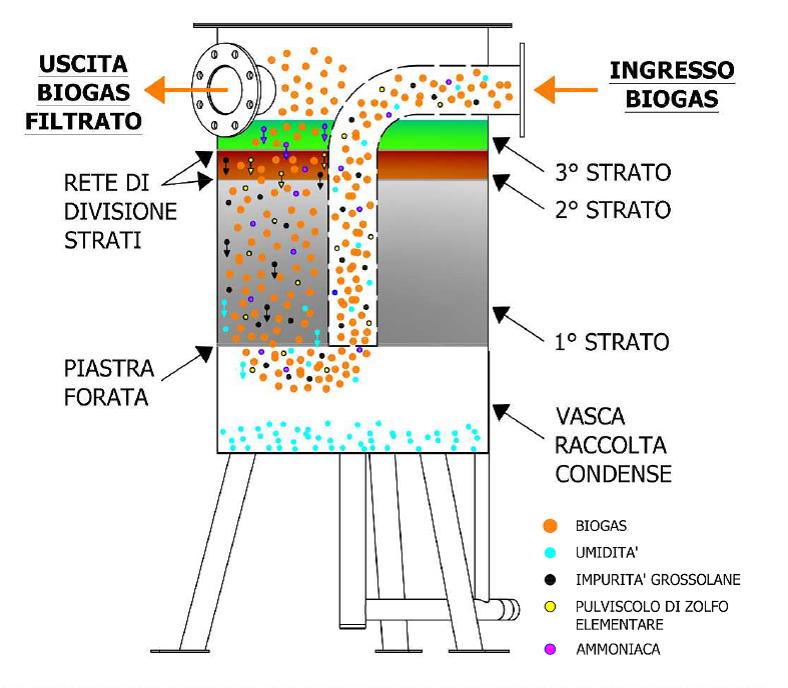

Il filtro è costituito da una vasca inferiore per la raccolta delle condense del biogas, che funge anche da guardia idraulica e da tre strati filtranti:
- 1° STRATO composto da corpi di riempimento con la funzione di intrappolare l’umidità e fermare le impurità più grossolane;
- 2° STRATO con la funzione di fermare le impurità passate attraverso i corpi di riempimento e l’eventuale pulviscolo di zolfo elementare dovuto alla desolforazione biologica;
- 3° STRATO con l’ulteriore funzione di catturare anche i residui di ammoniaca.
Modalità di funzionamento:
Il gas entra nella vasca di raccolta condense tramite una tubazione interna al filtro, dove si diffonde e comincia a salire attraverso i tre strati filtranti per uscire, infine, dalla bocca di uscita predisposta.
Il filtro è attrezzato con una valvola di spurgo con idoneo sistema di sicurezza per evitare la fuoriuscita del Biogas.
area di applicazione del filtro
|
Filtro standard |
Biogas, Gas da discarica e Gas Naturale |
|
Max pressione di esercizio |
35mbar |
|
Temperatura di esercizio |
5°C fino a 50°C |
accessori
|
Bypass Filtro |
Bypass del biogas in caso di manutenzione del filtro |
|
Kit di rigenerazione del filtro |
Kit per la sostituzione degli strati filtranti |
caratteristiche componenti
|
Carpenteria e Bulloneria |
Acciaio inox AISI 304 |
|
Rete di divisione strati |
PVC |
|
Piastra forata |
Acciaio inox AISI 304 |
|
Guarnizioni |
EPDM |
dati tecnici filtro fb ultra
|
Modello |
Portata |
Connessioni |
||
|
Nm3/h |
IN BIOGAS |
OUT BIOGAS |
ATTACCO CONDENSE |
|
|
FB D63 DN 80 |
25-35 |
DN 80 PN 10 |
DN 80 PN 10 |
1” GAS M |
|
FB D63 DN 100 |
35-75 |
DN 100 PN 10 |
DN 100 PN 10 |
1” GAS M |
|
FB D80 DN 100 |
75-150 |
DN 100 PN 10 |
DN 100 PN 10 |
1” GAS M |
|
FB D80 DN 125 |
150-250 |
DN 125 PN 10 |
DN 125 PN 10 |
1 ½” GAS M |
|
FB D80 DN 150 |
250-500 |
DN 150 PN 10 |
DN 150 PN 10 |
1 ½” GAS M |
|
Modello |
Dimensioni [mm] |
Peso |
||||
|
A |
B |
C |
D |
E |
Kg |
|
|
FB D63 DN 80 |
630 |
1480 |
1318 |
675 |
845 |
150 |
|
FB D63 DN 100 |
630 |
1480 |
1318 |
675 |
845 |
155 |
|
FB D80 DN 100 |
800 |
1726 |
1565 |
675 |
1005 |
230 |
|
FB D80 DN 125 |
800 |
1726 |
1565 |
675 |
1005 |
233 |
|
FB D80 DN 150 |
800 |
1726 |
1565 |
675 |
1005 |
236 |
